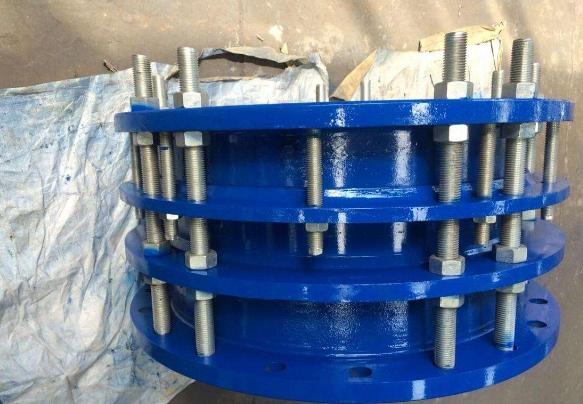

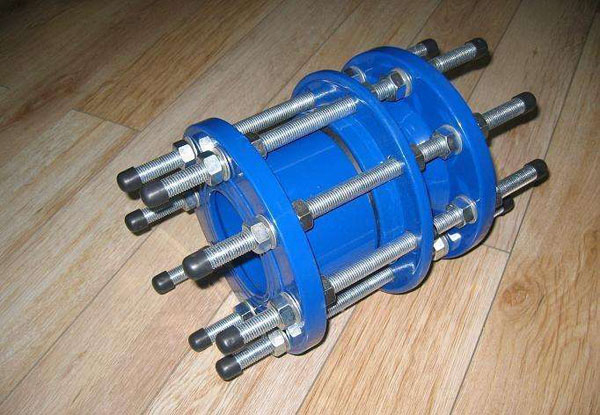

VSSJAF(C2F)雙法蘭傳力接頭

C2F（VSSJAF）型雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭，傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

標簽： VSSJAF(C2F)雙法蘭傳力接頭傳力接頭

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網 址：http://www.b1z1.com

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

產品特點

產品優勢：

雙法蘭傳力接頭：由本體，密封圈，壓蓋，伸縮短管等主要部件組成。該產品適用于兩邊均為法蘭連接的管道中，安裝時調節產品兩端的法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的調節量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞**整個管道。適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

產品特點：

雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭，傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

1、兩端均為法蘭連接，安裝方便快捷。

2、能夠?qū)⑤S向推力傳**整個管線，平攤壓力。

3、方便泵閥的拆裝與維護。

產品用途

C2F（VSSJAF）型雙法蘭傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

技術參數

公稱通徑Nominal Diameter DN	管子外徑External diameter of pipe Dw	外形尺寸		法蘭連接尺寸Flange connecting dimension
		外形尺寸		0.6Mpa				1.0Mpa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400	12-M20
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	12-M20	28	565	515	16-M24	32
450	480			595	550	12-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	24-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M30	40
800	820	350	60	975	920	24-M27	34	1015	950	28-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M33	46
1000	1020			1175	1120	28-M27	36	1230	1160	32-M36	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	36-M39	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	40-M45	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	44-M45	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	48-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	52-M52	74
2200	2220			2475	2390	52-M39	60	2550	2440	56-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	60-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	64-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	68-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3433	72-M45	76
