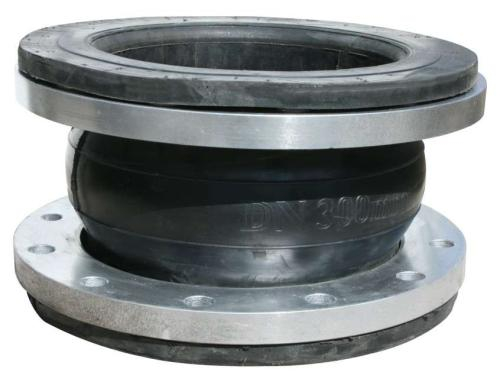

KDF翻邊型橡膠接頭是根據用戶的需求KXT單球體橡膠接頭的改良版，能相對的承受更大的位移和壓力。更重要的是改良了單球體橡膠接頭在過高的壓力下發生的拉脫狀況，改良后的大翻邊橡膠接頭密封面與平焊法蘭外徑一致，而且密封面上也有鉆孔，完全將橡膠接頭與管道連接成 一個整體，從而提高了管道運行的穩定性。
它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。
橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道降振降噪、補償位移的接頭。匯智供水嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，環保標準即產品原料不但需要新料，還需要環保級新料。橡膠接頭又稱作可曲撓橡膠接頭、管道減震器、避震喉、軟接頭等。
KDF翻邊單球體橡膠軟接頭特點：
1、橡膠接頭在管道施工時，**須讓其處于自然狀態，嚴禁超位移*安裝。
2、當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道實際工作壓力一個檔位的接頭。
3、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止工作時管道運行不穩定。
4、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1-2000的法蘭。
5、垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。
6、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。
7、當管道位移量大于等于接頭的大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于*的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
8、高層給水或懸空給水，管道應固定在吊架、托架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置。
9、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。
10、橡膠接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
KDF翻邊單球體橡膠軟接頭應用范圍：
KDF 翻邊單球體限位橡膠接頭由于可曲撓橡膠接頭有良好的綜合性能，主要用于原水和污水的提升和輸送，火力發電廠的給水和冷卻循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的冷卻，稀釋及其它行業長短距離管線間的柔性連接。因為橡膠具有較高的耐磨性，還適用于一切行業的粒狀和粉狀及汽體的低溫輸送。我公司脫硫管道用可曲撓橡膠接頭采用*氯丁橡膠制造，具有很高的耐磨性和耐腐蝕性，能滿足脫硫管道石灰漿的通過。
KDF翻邊單球體橡膠軟接頭安裝方法：
1、KDF翻邊型橡膠接頭在安裝時嚴禁超位移*。
2、安裝螺栓要對稱，逐步加壓擰緊，以防局部泄露。
3、平地、懸空、垂直安裝橡膠接頭時，橡膠接頭的實際工作軸向位移壓力應小于管道的支撐力，否則應安裝防拉脫裝置以防止工作受壓拉脫。
4、KDF翻邊型橡膠接頭應遠離熱源，臭氧區域，嚴禁強輻射光線照射。暴曬和使用不符合本產品要求的介質。
5、KDF翻邊型橡膠接頭在運輸、裝卸、安裝時、嚴禁銳利器具劃破表面密封面。
6、DN200MM以上產品在安裝時，請用蝶閥專用法蘭或者小口徑法蘭，以免防止在安裝后出現法蘭拉脫、漏水、滲水現象。
項目 | 公稱通徑DNmm | 200～300（8-12″） | 50～150（2-6″） | |
JGD-A（1） | JGD-A（2） | JGD-A（3） | ||
工作壓力MPa( kgf/cm2) | 1.0（10） | 1.6（16） | 2.5（25） | |
爆破壓力MPa( kgf/cm2) | 2.0（20） | 3.0（30） | 4.5（45） | |
真空度KPa(mm/Hg) | 40（300） | 53.3（400） | 86.7（650） | |
適用溫度℃ | -15～115特殊可達-30～250 | |||
適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質 | |||
公稱通經 | 長度L mm | 法蘭厚度b mm | 螺栓數 n | 螺栓孔 直徑 mm | 螺栓孔中心 圓直徑mm | 軸向位移mm | 橫向位移 mm | 偏轉角度 (a1+a2) | ||
mm | 英寸 | 伸長 | 壓縮 | |||||||
50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° |
80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° |
100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° |
125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° |
150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° |
200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° |
250 | 10 | 325 | 26 | 12 | 22 | 350 | 35 | 60 | 35 | 30° |
300 | 12 | 325 | 28 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
350 | 14 | 325 | 28 | 23 | 23 | 460 | 35 | 60 | 40 | 25° |
400 | 16 | 400 | 30 | 25 | 25 | 515 | 35 | 50 | 40 | 25° |
450 | 18 | 400 | 30 | 25 | 25 | 565 | 35 | 50 | 40 | 25° |
500 | 20 | 400 | 32 | 25 | 25 | 620 | 35 | 50 | 35 | 25° |
750 | 30 | 35 | 50 | 30 | 25° | |||||
1000 | 40 | 450 | 44 | 34 | 34 | 1160 | 35 | 50 | 30 | 25° |
1200 | 48 | 500 | 48 | 41 | 41 | 1380 | 350 | 50 | 30 | 25° |
注：1、特殊要求可來函來圖定制，法蘭按《**通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN1200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa,DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa,法蘭按0.6MPa壓力選取。 4、懸空給水使用DN200以上產品，管道**須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 5、用戶使用橡接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。
