產品特點

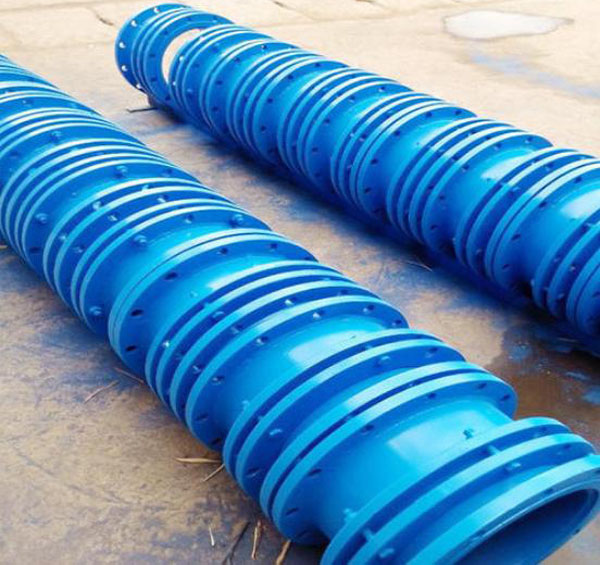

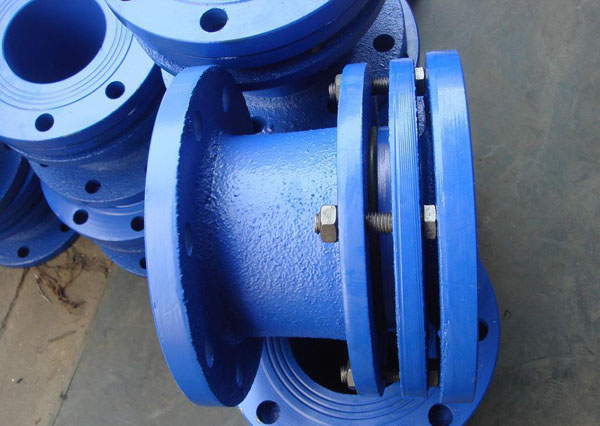

承盤伸縮器，該產品一端為法蘭，另一端為承口，與傳統伸縮器相比，該產品重量輕，性能優，結構新穎，安裝簡單方便，密封效果好，并且密封強度可根據需要自如調節。
優越性能
1、該產品使用非常方便，無論是新安裝管道或是對原有管道進行維修均不需現場焊接，也不需打口，只需按照安裝方法連接即可，節省人力。
2、產品自帶法蘭橡膠密封墊及承口橡膠密封圈，可實現施工現場快速連接。
3、承口與管子之間采用橡膠柔性密封，并且可以調節密封強度，使得密封更加**可靠。
4、產品伸縮補償量大，其數值見參考數據表中△L。特別是對熱膨脹系數較大的塑料管及產生應力較大的管線，適宜選用該產品。
伸縮器的適用范圍與用途：
適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝?？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
公稱直經 DN（mm） | 長度L （mm） | 伸縮量△L （mm） | 適用于管子外徑D（mm） | 法蘭連接 螺栓 | 調節螺栓 | 參考重量 | |||
塑料管 | 鑄鐵管 | 球墨管 | 鋼管 | ||||||
80 | 125 | 70 | 90 | 93 | —— | 89 | 4-M16×70 | 4-M8 | 6 |
100 | 130 | 75 | 110 | 118 | 118 | 108、114 | 8-M16×70 | 4-M8 | 7 |
150 | 140 | 80 | 160 | 169 | 170 | 159 | 8-M20×75 | 4-M8 | 13 |
200 | 140 | 80 | 200 | 220 | 222 | 219 | 8-M20×75 | 6-M8 | 18 |
250 | 150 | 90 | 250 | 271.6 | 274 | 273 | 12-M20×80 | 6-M8 | 25 |
300 | 170 | 100 | 315 | 322.8 | 326 | 325 | 12-M20×80 | 8-M8 | 34 |
400 | 180 | 110 | 400 | 425.6 | 429 | 426 | 16-M22×90 | 10-M8 | 50 |
500 | 200 | 120 | 500 | 528 | 532 | 530 | 20-M22×100 | 12-M8 | 65 |
600 | 220 | 140 | 630 | 630.8 | 635 | 630 | 20-M27×110 | 14-M8 | 80 |
700 | 240 | 140 | 710 | 733 | 738 | —— | 24-M27×120 | 16-M8 | 100 |
800 | 240 | 150 | 800 | 836 | 842 | —— | 24-M30×130 | 20-M8 | 140 |
制造規范
法蘭連接尺寸符合GB17241.6-1998和GB/T9113-2000要求，適用直管外徑符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、
GB/T3091～3092-1993標準要求。
