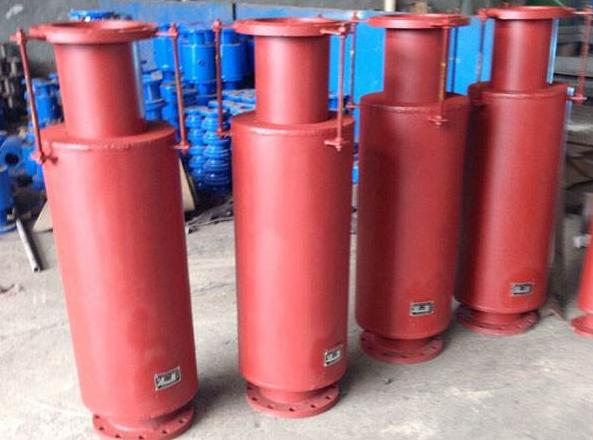

JZW軸向外壓式波紋補償器由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。JZW型軸向外壓式波紋補償器又叫蒸汽管道補償器主要吸收軸向位移。JZW型軸向外壓式波紋補償器又叫蒸汽管道補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
產品優勢：
軸向外壓式波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向位移。 軸向外壓波紋補償器通過自身的壓縮實現對管道的軸向位移補償，補償量大，并且彈性元件是在補償器內部進行嚴密保護，使用壽命長，運行穩定。該系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。連接方式：分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)。結構特點：由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。
產品特點：
JZW型軸向外壓式波紋補償器實際用途
1.補償吸收管道軸向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
軸向型外壓波紋補償器又叫蒸汽管道補償器設計*，結構合理，體積輕巧，裝卸方便，具有耐高、低溫，耐高壓，耐腐蝕，抗疲勞等特點。
該系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。
通徑 Diameter DN | 長度 Length mm | 波數 Number of wave | 壓力等級Pressure grade Mpa | 波紋管有效面積 Available arae of bellows cm2 | *大外徑尺寸 Max size of external diameter mm | ||
0.6 | 1.0 | 1.6 | |||||
軸向補償量Axial compensation mm 剛度Stiffness N/mm | |||||||
50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | 270 |
654 | 20 | 82/116 | 78/126 | 74/143 | |||
65 | 488 | 10 | 41/231 | 39/255 | 37/268 | 82 | 290 |
756 | 20 | 82/116 | 78/126 | 74/143 | |||
80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | 308 |
789 | 18 | 112/98 | 106/116 | 100/139 | |||
100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | 336 |
789 | 16 | 122/84 | 114/109 | 108/128 | |||
125 | 616 | 8 | 82/278 | 78301 | 75/320 | 257 | 368 |
966 | 16 | 164/129 | 156/151 | 150/160 | |||
150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | 450 |
1540 | 16 | 250/56 | 210/87 | 160/113 | |||
200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | 505 |
1550 | 16 | 250/75 | 200/113 | 160/205 | |||
250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | 566 |
1800 | 16 | 320/51 | 260/94 | 201/119 | |||
300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | 600 |
1820 | 16 | 320/54 | 260/100 | 200/168 | |||
350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | 676 |
1820 | 16 | 320/71 | 250/121 | 200/218 | |||
400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | 710 |
1840 | 16 | 310/76 | 251/145 | 190/268 | |||
450 | 1110 | 8 | 152/131 | 124/339 | 100/532 | 2428 | 768 |
1840 | 16 | 301/81 | 251/170 | 190/245 | |||
500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | 975 |
2450 | 12 | 371/90 | 300/175 | 300/298 | |||
600 | 1540 | 6 | 195/231 | 150/754 | 140/756 | 4766 | 1090 |
2540 | 12 | 391/121 | 290/364 | 280/480 | |||
700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | 1190 |
2540 | 12 | 400/112 | 300/400 | 290/478 | |||
800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | 1290 |
2540 | 12 | 400/135 | 321/451 | 299/583 | |||
900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | 1460 |
2685 | 12 | 430/154 | 460/337 | 442/388 | |||
1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 1118 | 1560 |
2685 | 12 | 430/268 | 460/303 | 442/418 | |||
1100 | 1605 | 6 | 210/273 | 230/645 | 221/754 | 13066 | 1660 |
2685 | 12 | 428/187 | 460/347 | 442/414 | |||
1200 | 1605 | 6 | 210/308 | 230/757 | 221/754 | 15170 | 1760 |
2685 | 12 | 420/104 | 460/488 | 442/414 | |||
1300 | 1605 | 6 | 220/356 | 230/864 | 221/832 | 17423 | 1860 |
2685 | 12 | 410/132 | 450/432 | 435/626 | |||
1400 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | 1960 |
2685 | 12 | 410/198 | 450/466 | 430/665 | |||
1500 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | 2060 |
2685 | 12 | 400/187 | 449/422 | 432/665 | |||
