二線制超聲波液位計采用無接觸測量技術，利用聲波發射與接收的時間差，以及聲波傳播速度來計算液面的高度，是由微處理器控制的專用于連續性液位測量的數字物位儀表。二線制超聲波液位計應用廣泛，能穩定可靠地用于化工、水處理、水利、食品、醫藥等行業各種儲罐、槽池中的連續性的液位測量。這是與其所具有的精度高、壽命長、安全清潔、穩定可靠、讀數簡捷、安裝維護方便等特點和優點分不開的。鑒于應用工況復雜多樣，為使二線制超聲波液位計能夠在現場更好地應用，很有必要就二線制超聲波液位計現場安裝操作指南進行介紹。



一般來講，二線制超聲波液位計在安裝時，應注意以下操作事項：

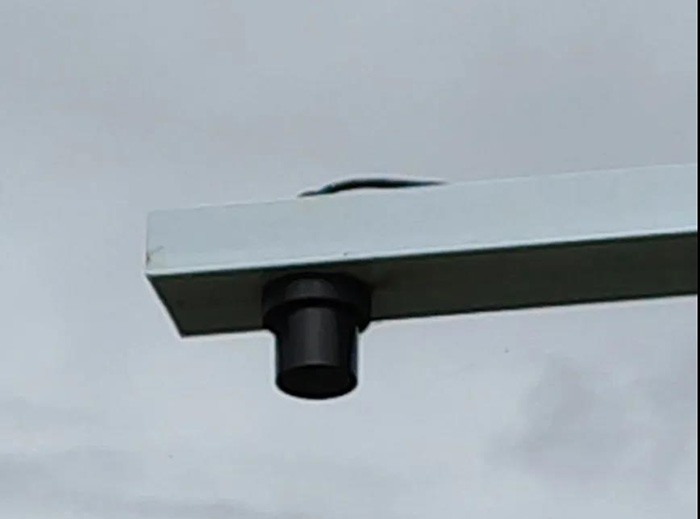

1、應保持儀表垂直安裝。在安裝二線制超聲波液位計時，要保證換能器的發射面和被測的平面平行，這樣可以保證垂直發射到被測物體表面的聲波以*大的能量返回。

實際安裝時，如果現場工況有蒸汽，易有水珠附著在探頭表面，并且探頭的量程比實際要測量的距離大很多，這時可以傾斜3°左右，以避免水珠結水的影響。

2、在安裝時，應注意二線制超聲波液位計的測量盲區，確保*高液位到二線制超聲波液位計探頭表面的距離大于探頭的盲區。



3、安裝時，應注意根據罐壁的光滑度和有無障礙物進行正確操作。具體來講，如罐壁較為光滑，且當液位降低，沒有掛料的情況出現，這時，可以在距離罐壁30cm的距離安裝。如罐壁較為粗糙，此時，應將探頭遠離罐壁進行安裝。另外，如果罐底不是平面的，那么在零液位測量時，可能出現誤測。如果底面是圓錐型的，應考慮將探頭安裝在圓錐頂點正上方。對于圓型的橫桿，只要距離超過1m，直徑不超過5cm，影響不大，否則要盡量避開。如果橫桿是平面的，且罐壁有直角，也應盡量避開。



4、在有攪拌或者波動的場合，可用加長導管安裝，使導管直接伸入液位底面。在保證導管的內壁光滑，管內液位和管外一致的情況下，二線制超聲波液位計導管的直徑只要大于探頭的輻射面即可。如果大量程不適合用導管安裝的，可以減小量程使用，具體減小多少應視波浪的大小而定。



超聲波液位計有一般有二線制和四線制兩種接線方式，下面說的是二線制超聲波液位計。

兩線制超聲波液位計輸出的是無源信號，在其接線端子有+、-兩個圖標。因此正極接24VDC電源接正，負極接24VDC電源接負，那么儀表的電流信號4-20mA是從其“-”端子輸出。因此實現了一對導線即可用于電源輸送，又可以用于電流信號傳輸。但是除了信號與電源的共用端子外，還有個接地端子。這個接地端子的作用是將儀表與大地連接，來達到抗電磁干擾的作用。

從上述可知，既然用的二線制超聲波液位計，它的信號與電源共用一組線，因此在與PLC連接同時需要考慮如何給超聲波液位計提供24V直流電源。

上圖是三菱PLC的一塊模擬量輸入模塊，只有兩種模擬量信號輸入，一路是電壓信號輸入、一路是電流信號輸入模，而且此模塊不能同時用于兩種信號工作。由題目可知現場超聲波液位計輸出的是電流信號，因此將模擬量輸入模塊選擇電流信號輸入模式。由于使用的是電流信號輸入模式，要將圖中所示的VO+和IO+進行短接。而VI-是接電壓信號或電流信號的公共端子。

但是由于該模擬量輸入模塊不能直接輸出24V直流電壓，因此需要給現場超聲波液位計配24V電源，此時就有電流信號輸出，然后將模擬量輸入模塊串入即可。因此由電源、超聲波液位計、模擬量輸入模塊三者構成一個電路回路。
