磁翻板液位計在國內的市場應用相當?shù)钠毡?，尤其是在許多罐區尤其常見。但是由于生產廠家眾多，各個生產企業的產品良莠不齊，產品質量區別較大。在儀表的生產過程中涉及的關鍵技術有不少，無論是材料的選擇，加工的工藝，檢測的手段都會對儀表的使用壽命和測量精度產生影響，本文重點要談的是磁翻板液位計的校準方法，希望對正在使用磁翻板液位計產品的朋友有所幫助。

*一、確定介質密度：

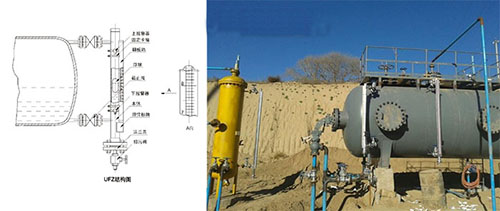

磁翻板液位計的工作原理是依據于阿基米德的浮力原理，因此介質的密度是其中的一個重要指標，磁翻板液位計正常工作的*要前提是浮子能夠正常浮于液面上，浮子才能正確反映所測液面的高低。介質密度可以用標準密度計測量，也可以根據用戶提供的具體資料查取，介質密度需記錄備案，確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響，但是實際使用中液位 計的零位和滿度值都可以通過電位器直接調整過來。
*二、確定參考零點 ：
1、用游標卡尺測量連 接管路內徑D，在罐體上部確定一個標準液位的下尺點，如有條件，*好能夠打磨成凹槽以免測深尺擺動，并作記號；
2、在罐內不帶壓力的狀態下以手動方式往儲罐內注水，當水位略高于液位計進水管時停止注水，磁翻板液位計打開下連接法 蘭口手動球閥E并松開罐體與被校液位計間的連接法蘭F(不取下，使水流不過沖)，直到管 路中 無涌動流時，關閉E，取下法蘭，待罐內液體平穩時打開E，再待呈滴流狀態，穩定1min(必要 時可通過排水閥門排水，提高檢測效率)；
3、磁翻板液位計用鋼卷尺測量從測點到水面間的距離ha，實際零位空高h(yuǎn)0=ha-D/2，此狀態 即液位計測量零點。
*三、各液位點的校準：
1、裝上法蘭，關閉 ，繼續往罐內注水，至翻板指示需校準液位的主刻度處，待水面穩定后測量輸出電流Ii及水位空高h(yuǎn)i，實際液位為:H0=h0-hi=ha-D/2-hi；
2、繼續其他點的測量磁翻板液位計直到滿量程。
*四、液位零點和滿度的調校：
在確定參考零點的同時，調整零點電位器，使得輸出電信 號顯示為4mA；滿度調整在標準液位的上限值進行，調增滿量程電位器 ，使得輸出 電信號顯示 為20mA。磁翻板液位計下行程測量中若輸出存在偏差，參照此方法進行調整?，F(xiàn)場校 準需要重復以上步驟三個回程的測量。
